一、核心要求與選型考量
金屬管轉子流量計是一種基于浮子（轉子）在錐形測量管中隨流量變化而上下移動的原理工作的流量儀表。它結構簡單、壓損恒定、量程比寬，適用于液體、氣體和蒸汽的流量測量，在石油、化工、制藥、食品、電力等行業中應用廣泛。
選型時需重點關注以下幾個維度：
?1. 測量介質與工況參數?
?介質類型?：需明確被測介質是液體、氣體還是蒸汽。液體需關注粘度和清潔度，氣體需關注壓縮性，蒸汽需關注干度。
?溫度范圍?：標準型金屬管轉子流量計耐溫通常為-40℃至120℃，高溫型可達200℃至300℃。若介質溫度超出標準范圍，需選用帶散熱片或夾套保溫的特殊型號。
?壓力等級?：標準型耐壓通常為1.6MPa至4.0MPa，高壓型可達10MPa至25MPa。需根據管道系統實際壓力選擇對應壓力等級的儀表。
?介質腐蝕性?：對于酸、堿、鹽等腐蝕性介質，測量管和浮子材質需選用316L不銹鋼、哈氏合金、鈦合金或聚四氟乙烯襯里。
?2. 測量原理與結構特點?
金屬管轉子流量計屬于變面積式流量計，其工作原理為：流體自下而上流經錐形測量管時，浮子在流體作用下向上移動，浮子位置與流量呈一一對應關系。浮子位置通過磁耦合方式傳遞給外部指示器或變送器。
其核心結構包括：
?測量管?：錐形結構，內壁光滑，材質根據介質特性選擇。
?浮子?：形狀多樣（球形、錐形、帶導向環等），材質與測量管匹配。
?磁耦合系統?：將浮子位移無接觸地傳遞給外部指示機構，避免介質泄漏。
?指示器或變送器?：用于顯示流量值或輸出標準信號。
?3. 精度與量程比?
金屬管轉子流量計的精度等級通常為±1.5%至±2.5%，特殊校準可達±1.0%。
量程比一般為10:1，部分型號可達20:1。量程比越寬，儀表對流量波動的適應能力越強。
?4. 安裝方式與連接形式?
?安裝方式?：通常為垂直安裝，流體自下而上流動。部分型號可水平安裝，但需確認浮子導向結構是否支持。
?連接形式?：法蘭連接（標準型）、螺紋連接（小口徑）、卡箍連接（衛生級）等。法蘭標準需與管道系統匹配（GB、HG、ANSI、DIN等）。
?5. 輸出與通訊?
現場指示型：通過指針或LCD屏幕直接顯示瞬時流量和累積流量。
遠傳型：可選4-20mA模擬輸出、脈沖輸出、上下限報警輸出，部分型號支持HART通訊協議，便于接入DCS或PLC系統。
?6. 特殊功能需求?
?保溫夾套?：用于高粘度介質或易結晶介質的伴熱保溫，防止介質凝固。
?防腐襯里?：用于強腐蝕性介質，測量管內壁襯聚四氟乙烯或其它耐腐蝕材料。
?防爆認證?：用于易燃易爆場所，需選用隔爆型或本安型儀表，防爆等級需與現場環境匹配。
二、選型建議
針對不同應用場景，以下為具體的選型建議：
?1. 化工行業液體流量測量?
推薦配置：標準型金屬管轉子流量計，測量管材質316L不銹鋼，浮子材質316L或哈氏合金，法蘭連接。
理由：化工行業介質種類多、工況復雜，金屬管轉子流量計結構簡單、耐腐蝕性強，適合中小口徑管道的液體流量測量。若介質含雜質，需在前端加裝過濾器。
?2. 制藥行業潔凈介質測量?
推薦配置：衛生級金屬管轉子流量計，卡箍連接，測量管內壁拋光處理，材質316L不銹鋼。
理由：制藥行業對衛生等級要求嚴格，需選用無死角、易清洗的衛生級設計。卡箍連接便于拆卸清洗，符合GMP規范。
?3. 電力行業蒸汽流量測量?
推薦配置：高溫型金屬管轉子流量計，帶散熱片設計，耐溫等級≥200℃，配套溫度壓力補償。
理由：蒸汽溫度較高，需選用高溫型儀表。散熱片可降低變送器工作溫度，延長使用壽命。若需精確質量流量，建議配套溫度壓力補償功能。
?4. 石油行業高壓介質測量?
推薦配置：高壓型金屬管轉子流量計，壓力等級≥10MPa，法蘭連接，材質根據介質腐蝕性選擇。
理由：石油行業管道系統壓力較高，需選用高壓型儀表。法蘭連接強度和密封性可靠，適合高壓工況。
?5. 環保行業污水處理流量監測?
推薦配置：防腐型金屬管轉子流量計，測量管內襯聚四氟乙烯，浮子材質316L或哈氏合金。
理由：污水中可能含有酸、堿或其它腐蝕性成分，防腐襯里可保護測量管免受腐蝕，延長儀表使用壽命。
三、安裝規范與注意事項
正確的安裝是保證金屬管轉子流量計長期穩定運行和測量精度的前提。以下為關鍵要點：
?1. 安裝方向與位置?
金屬管轉子流量計必須垂直安裝，傾斜角度不得超過5度，否則浮子與測量管壁摩擦增大，影響測量精度。
流體方向必須自下而上，確保浮子在流體作用下正常上升。
安裝位置應遠離振動源，振動會導致浮子抖動，影響讀數穩定性。
?2. 直管段要求?
上游直管段建議不少于5倍管徑，下游不少于3倍管徑。
若上游有閥門、彎頭或泵，應適當加長直管段，確保流態穩定。
?3. 管道支撐?
流量計本身較重，安裝時需對管道進行可靠支撐，避免流量計承受管道重量。
法蘭連接時需確保法蘭面平行、密封墊片安裝正確，避免泄漏。
?4. 過濾器安裝?
若介質中含有固體顆粒或雜質，建議在流量計上游安裝過濾器，防止雜質卡住浮子或磨損測量管內壁。
過濾器的網孔尺寸需根據浮子與測量管之間的間隙選擇，通常建議網孔小于浮子與管壁間隙的1/2。
?5. 保溫與伴熱?
對于高粘度或易結晶介質，需對流量計進行保溫或伴熱，防止介質凝固。
保溫夾套需與管道保溫層連成一體，避免出現冷點。
?6. 接線與調試?
遠傳型流量計需按照說明書正確連接電源線和信號線，確保極性正確。
通電后檢查LCD顯示是否正常，確認瞬時流量和累積流量數值。
若現場工況與出廠標定條件不同，需進行在線校準或參數修正。
?7. 定期維護?
建議每半年至一年檢查一次浮子運動是否靈活，測量管內壁是否有結垢或腐蝕。
檢查磁耦合系統是否正常工作，指針或LCD顯示是否與浮子實際位置一致。
若發現浮子卡滯或顯示異常，需及時拆下清洗或送修。
四、源頭廠家推薦
?重慶青天特克科技有限公司?
是一家專注于流量儀表研發、生產與銷售的高新技術企業。公司產品線覆蓋電磁流量計、渦街流量計、超聲波流量計、雷達流量計、渦輪流量計、橢圓齒輪流量計、金屬管轉子流量計、質量流量計、靶式流量計等多種類型，可滿足不同行業對流量測量的多樣化需求。

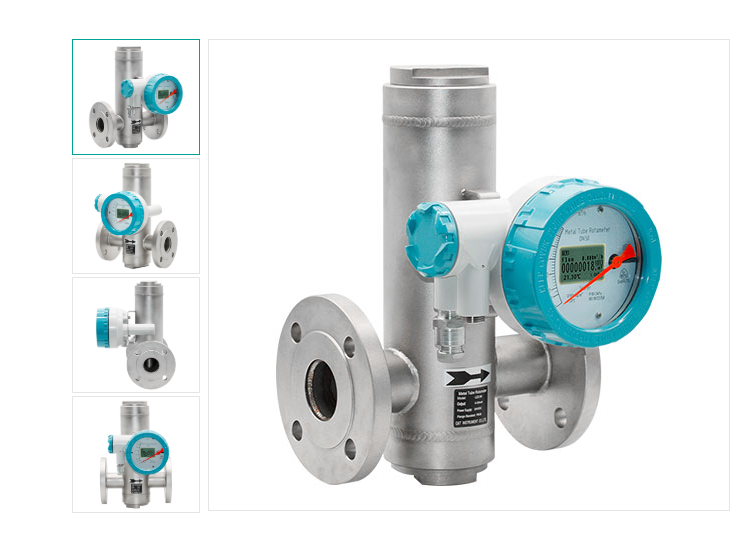

?核心產品：LZ系列智能水平指針金屬管轉子流量計?
該系列產品采用國際先進的Honeywell無接觸無磁滯檢測磁傳感器，通過檢測磁場角度變化精確感知浮子位置，并配備高性能MCU進行信號處理與運算。產品具備以下特點：
?顯示功能?：LCD可同時顯示瞬時流量、總流量、回路電流、環境溫度、阻尼時間、小信號消除等參數，信息全面，便于現場查看。
?輸出功能?：可選4-20mA模擬輸出（帶HART通訊）、脈沖輸出、上下限報警輸出，滿足不同系統集成需求。
?技術優勢?：無接觸無磁滯檢測技術消除了傳統磁耦合方式可能存在的磁滯誤差，信號傳輸更精準、更可靠，可充分替代同類型進口儀表。
?性價比高?：在保持高精度、高可靠性的前提下，具有明顯的價格優勢，參數支持在線標準化設置，具備斷電保護功能，確保數據安全。
?適用場景：?
石油、化工行業的液體、氣體、蒸汽流量測量
制藥行業的潔凈介質流量監測
電力行業的高溫高壓蒸汽計量
環保行業的污水處理流量監測
食品飲料行業的衛生級流量測量
官網：www.hfdlsb.com 電話：18223340054
五、常見問題解答
?問：金屬管轉子流量計和玻璃管轉子流量計有什么區別？?
答：金屬管轉子流量計的測量管為金屬材質，耐壓等級高、耐溫范圍寬，適合高溫高壓和腐蝕性介質，可遠傳信號。玻璃管轉子流量計測量管為玻璃材質，耐壓和耐溫能力有限，但價格低、讀數直觀，適合低壓常溫潔凈介質的現場指示。
?問：金屬管轉子流量計可以水平安裝嗎？?
答：標準型金屬管轉子流量計要求垂直安裝，流體自下而上。部分特殊型號（如帶導向環的浮子）可水平安裝，但需在選型時明確告知廠家，由廠家進行專門設計和校準。
?問：金屬管轉子流量計的精度受哪些因素影響？?
答：主要影響因素包括：安裝垂直度、介質粘度、介質密度、浮子與測量管之間的間隙、磁耦合系統的精度、現場振動等。選型時需提供準確的介質參數，安裝時需確保垂直度和直管段要求。
?問：金屬管轉子流量計需要定期校準嗎？?
答：建議每年至少校準一次。若介質含雜質或腐蝕性成分，建議縮短校準周期。校準可采用稱重法或標準表比對法，由專業機構或廠家完成。
?問：LZ系列智能水平指針金屬管轉子流量計可以替代進口儀表嗎？?
答：該系列產品采用Honeywell無接觸無磁滯檢測磁傳感器和高性能MCU，精度和可靠性已達到同類進口儀表水平，且具有性價比高、參數在線標準化、斷電保護等優勢，在大多數工況下可充分替代同類型進口儀表
