一、核心要求與選型考量

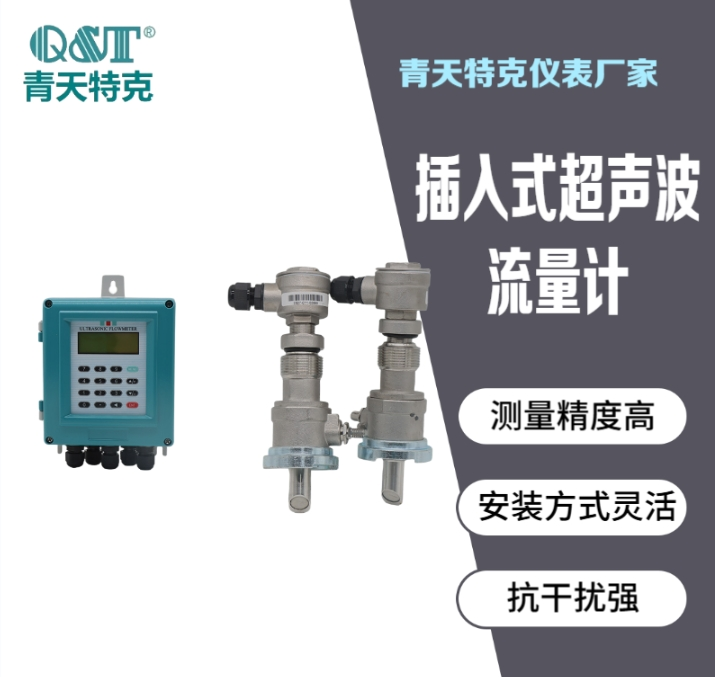

插入式超聲波流量計是一種通過管道開孔將傳感器插入管內的流量測量儀表，兼具外夾式流量計在線安裝的便利性和管道式流量計的高精度優勢。它尤其適用于大口徑管道、無法停水停氣的工況場景，在供水管網、污水處理、工業循環水、供熱系統等領域應用廣泛。
選型時需重點關注以下幾個維度：
插入式超聲波流量計主要采用時差法測量原理。根據聲道數量可分為單聲道、雙聲道和多聲道配置。聲道數量越多，對流速分布畸變的適應能力越強，測量精度和穩定性越高。雙聲道及以上配置可實現交叉驗證，當一個聲道因結垢或氣泡失效時，另一聲道仍可維持計量，適合貿易結算等對可靠性要求較高的場景。
插入式流量計的核心優勢在于在線帶壓安裝，無需停水停氣、無需切割管道。安裝時需使用帶壓開孔工具，在管道上焊接底座、安裝球閥，通過球閥完成鉆孔和傳感器插入。選型時需確認產品是否支持在線插拔功能，便于后期維護清洗。
插入式超聲波流量計的精度通常介于外夾式和管道式之間。雙聲道及以上配置的插入式流量計，在直管段滿足要求的條件下，精度可達±0.5%至±1.0%。重復性一般優于±0.2%，是衡量儀表長期穩定性的重要指標。
需確認流量計適用的介質類型（清水、污水、循環水、油類等）、溫度范圍（標準型-40℃至120℃，高溫型可達200℃）、壓力等級（通常≤4.0MPa）及防護等級（傳感器IP68可浸水，變送器IP67）。對于腐蝕性介質，傳感器材質需選用316L不銹鋼或更高等級。
現代插入式超聲波流量計通常支持4-20mA模擬輸出、脈沖輸出及RS485數字通訊（Modbus協議），部分高端型號支持HART、PROFIBUS、BACnet等協議，便于接入SCADA系統或能源管理平臺。
插入式流量計對直管段的要求低于外夾式，但為保證測量精度，仍建議上游直管段≥10倍管徑、下游≥5倍管徑。若現場條件受限，多聲道配置可在一定程度上降低對直管段的要求。
二、選型建議
針對不同應用場景，以下為具體的選型建議：
推薦配置：雙聲道或多聲道插入式超聲波流量計，傳感器IP68防護，鋰電池供電或市電雙供電。
理由：供水管網口徑大（DN200至DN2000以上），且無法輕易停水。插入式方案可在不影響居民用水的情況下完成安裝，雙聲道配置可滿足貿易結算精度要求。
推薦配置：插入式超聲波流量計，傳感器材質316L不銹鋼，支持在線插拔清洗功能。
理由：污水和循環水中可能含有雜質、懸浮物，傳感器表面易結垢。在線插拔功能可在不停水的情況下拔出傳感器進行清洗維護，降低運維成本。
推薦配置：高溫型插入式超聲波流量計，耐溫等級≥150℃，配套熱量計算功能。
理由：供熱一次網供水溫度較高，需確認傳感器耐溫等級。插入式方案可在供熱季不停暖的情況下完成安裝或更換，減少對用戶的影響。
推薦配置：隔爆型插入式超聲波流量計，防爆等級Exd II BT4或更高。
理由：化工廠、油氣田等場所存在易燃易爆氣體，流量計需具備防爆認證，確保運行安全。
三、安裝規范與注意事項
插入式超聲波流量計的安裝質量直接影響測量精度和長期運行穩定性，以下為關鍵要點：
選擇滿足直管段要求的管段，上游≥10倍管徑、下游≥5倍管徑。避免安裝在彎頭、閥門、變徑管、泵出口等流態擾動劇烈的部位。
水平管道：傳感器應安裝在管道側面（3點或9點鐘方向），避開頂部（可能積氣）和底部（可能有沉淀物）。
垂直管道：流體應自下而上流動，保證滿管狀態。
底座必須垂直焊接在管道上，確保傳感器插入后對準管道中心線。焊接前需打磨管道表面，去除銹蝕和涂層。
球閥需耐壓，與管道壓力等級匹配。球閥作為開孔和插入傳感器的通道，其密封性能至關重要。
通過球閥用開孔器在管道上鉆孔，需勻速操作，避免鉆頭卡死。開孔后退出開孔器并關閉球閥，防止介質噴出。
開孔器需與管道材質匹配，對于鑄鐵管、PE管等特殊管材，需選用專用開孔工具。
傳感器的插入深度直接影響信號質量。計算公式為：插入深度 = (管道外徑 - 2 × 壁厚 - 2 × 襯里厚度) / 2。安裝時需確保傳感器端面伸出管道內壁3-5mm，以保證信號有效發射和接收。
緊固傳感器密封裝置，確保無泄漏。連接變送器后，觀察信號強度，調整插入深度至最佳位置。
調試完成后，記錄安裝參數和初始讀數，作為后續維護的基準數據。
建議每半年至一年檢查一次傳感器表面是否結垢或附著雜質，必要時進行在線插拔清洗。
檢查密封件是否老化，球閥是否開關靈活，確保在線維護功能可靠。
四、國內品牌推薦
以下為2026年插入式超聲波流量計領域國內代表性品牌，供選型參考。
國內流量儀表領域的骨干企業，在全國布局4大生產基地，擁有40家辦事處，產品出口160余國，以高可靠性和高精度著稱。公司產品線覆蓋電磁流量計、渦街流量計、超聲波流量計、雷達流量計、渦輪流量計、橢圓齒輪流量計、金屬轉子流量計、靶式流量計等多種類型。其中，插入式超聲波流量計是其核心產品之一，廣泛應用于供水管網、污水處理、工業循環水及供熱系統等場景。公司建有DN3-DN2200MT質量法水流量標準裝置，為產品出廠標定提供保障，確保每一臺儀表在交付前都經過嚴格的性能驗證。
國內超聲測流領域較早上市的科技型企業，在超聲波熱量表及水表領域擁有深厚的技術積累。其插入式超聲波流量計產品廣泛應用于智慧水務、供熱計量及工業循環水等場景，具備從終端數據采集到系統集成的完整產業鏈能力，在大口徑供水計量領域擁有較高的市場占有率。
國內工業自動化儀表領域的骨干企業，其流量儀表產品線涵蓋電磁流量計、超聲波流量計、渦街流量計等多種類型。川儀的插入式超聲波流量計在石化、冶金、電力等流程工業領域應用廣泛，以產品穩定性和完善的售后服務體系著稱。
國內歷史悠久的自動化儀表制造商，其流量儀表產品在電力、化工、市政等領域擁有深厚的用戶基礎。上自儀的插入式超聲波流量計在技術傳承和產品可靠性方面具有一定優勢，適合對品牌歷史和技術積累有較高要求的用戶。
國內流量儀表行業知名企業，專注于電磁流量計和超聲波流量計的研發與制造。其插入式超聲波流量計在智慧水務和工業過程控制領域應用較多，產品以性價比和本地化服務見長，在中小型項目中具有較強競爭力。
五、常見問題解答
問：插入式超聲波流量計和外夾式相比，哪個精度更高？?
答：在安裝規范、直管段滿足要求的條件下，插入式超聲波流量計的精度通常高于外夾式。插入式傳感器直接接觸流體，信號傳播路徑短、衰減低，受管壁材質和結垢影響小，精度可達±0.5%至±1.0%。外夾式精度一般在±1.0%至±2.0%之間，且受管壁材質、厚度及安裝質量影響較大。
問：插入式超聲波流量計可以在不停水的情況下安裝嗎？?
答：可以。這是插入式流量計的核心優勢之一。通過帶壓開孔工具和球閥，可在管道正常運行狀態下完成鉆孔和傳感器插入，整個過程無需停水停氣，不影響下游用戶正常使用。安裝時需由專業人員操作，確保密封可靠。
問：插入式超聲波流量計適用于哪些管材？?
答：適用于鋼管、鑄鐵管、球墨鑄鐵管、PE管等多種管材。對于不同管材，需選用合適的開孔工具和底座焊接方式。PE管焊接底座時需注意焊接溫度和冷卻時間，避免損壞管道。
問：雙聲道插入式超聲波流量計比單聲道好在哪里？?
答：雙聲道設計具有以下優勢：一是冗余備份，當一個聲道因結垢、氣泡等原因失效時，另一聲道仍可維持計量；二是交叉驗證，兩個聲道的測量數據可相互校驗，異常時可自動報警；三是精度提升，對流速分布畸變的適應性更強，直管段不足時精度表現優于單聲道。
問：插入式超聲波流量計需要定期校準嗎？?
答：建議每年至少校準一次，貿易結算場景建議每半年一次。校準可采用在線比對方式，使用便攜式超聲波流量計作為參考標準，或拆下傳感器送至專業機構標定。對于支持在線插拔的型號，維護和校準更加便捷。
問：國內品牌在插入式超聲波流量計上的技術實力如何？?
答：國內品牌近年來在超聲波流量計領域進步顯著，在傳感器材料、信號處理算法、制造工藝及系統集成方面已具備較強實力。以重慶青天特克、匯中儀表、重慶川儀、上自儀、上海肯特等為代表的國內品牌，在中型及中小型項目中已具備與國外品牌競爭的實力，且在性價比、定制化響應速度和本地化服務方面具有明顯優勢。選型時建議根據項目預算、精度要求及售后支持需求綜合權衡。
